3D Lektion 3 – Spezielle Eingabe in Schnitten / Ansichten. So einfach wie 2D
In dieser Lektion wird gezeigt, wie 3D Hybridbewehrung (3D Bewehrung in 2D Bauteilgeometrie) in 2D Bauteilgeometrie eingegeben wird. Gleichzeitige Eingabe von herkömmlicher 2D Modellbewehrung ist dabei kein Hindernis.
3D Modellobjekte in einer 2D – Zeichnung
Oft ist die Vorlage für einen Bewehrungsplan eine 2D Zeichnung (Schalplan / Werkplan) aus der die nicht benötigten Elemente entfern wurden. Das geht schnell und in der Regel enthält die Vorlage den Grundriss, sowie die für einen Bewehrungsplan erforderlichen Schnitte und Ansichten.
Artifex – Bewehrung bietet die Möglichkeit, in solchen Zeichnungen sowohl 2D, als auch 3D-Bewehrung zu platzieren.

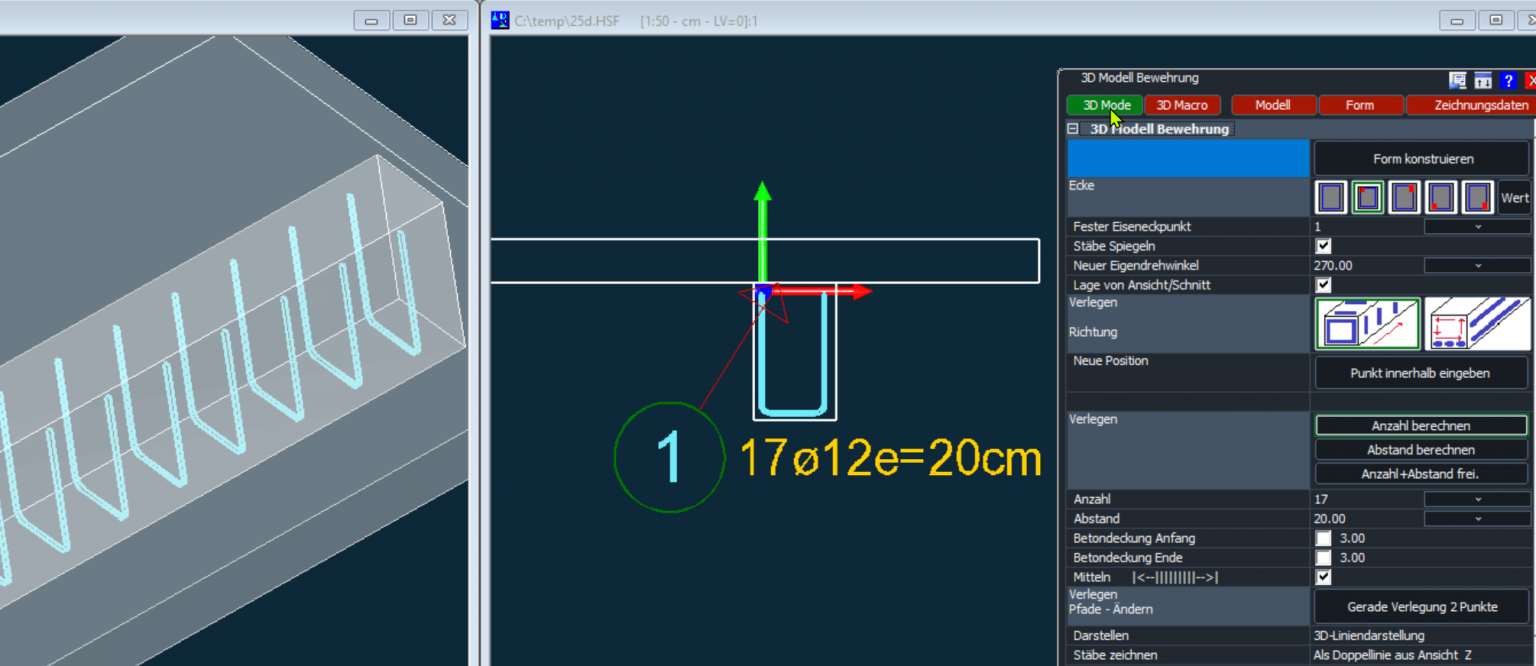

3D Bewehrung in einer Zeichnung mit vorhandenen 2D Grundrissen und Schnitten.
In Lektion 2 wurde gezeigt, wie einer 2D Geometrie 3D Rauminformationen zugefügt werden können. Diese 3D Rauminformationen können dann für die Eingabe von 3D Bewehrung genutzt werden.
Der Film zeigt, wie dabei vorgegangen wird und das Ergebnis.
Automatische Wahl des 3D Eingabemodus im Artifex Eingabedialog
Für die Eingabe von von 3D Bewehrung in Zeichnungen mit 2D Geometrie und erstellten 3D Schnitten / Ansichten gibt es 2 Startmöglichkeiten.
Die Eingabe der Bewehrung erfolgt dann nicht im globalen Modell, sondern in den Schnitten und Ansichten.
Eingabebefehl im Artifex Eingabemenü
Die Bereitstellung des 3D Eingabemodus erfolgt automatisch, wenn der Eingabebefehl “Eingeben> In Schnitten / Ansichten” verwendet wird.
Dieser Befehl sollte für die Eingabe von 3D Bewehrung in Zeichnungen mit 2D Geometrie und erstellten 3D Schnitten / Ansichten verwendet werden.
Die Eingabe der Bewehrung erfolgt dann nicht im globalen Modell, sondern in den Schnitten und Ansichten.
Eingabebefehl aus dem Dialog “Schnitte / Ansichten
Nach der Erstellung von 3D Schnitten / Ansichten kann aus dem Dialog “Schnitte / Ansichten” (siehe Lektion 2) über das Schaltfeld direkt in die Eingabemaske mit dem 3D Eingabemodus gewechselt werden.
