Zusammenarbeit mit BricsCAD BIM

Für BricsCAD als CAD Plattform wird auch die BIM (BricsCAD BIM) Version unterstützt. Diese erstellt die 2D Ableitungen für Wer-Schalpläne in externen DWG Dateien.  Die Artifex Bewehrungsplanung unterstützt diesen Arbeitsablauf. Dazu sind 2 Einstellungen nötig.

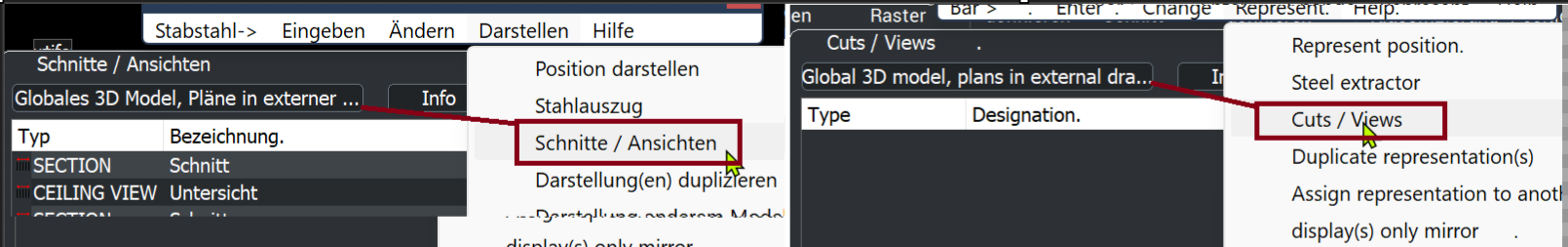

Globales 3D Model, Pläne in externer Zeichnung

In solch einer Zeichnung sehen Sie nur die 3D Modellbewehrung. Üblicherweise wird hier auch keine Positionsnummer, Verteillinie, keine Stahlauszüge etc. angezeigt. Man sieht die 3D Bewehrung wie in einer IFC Ausgabe.

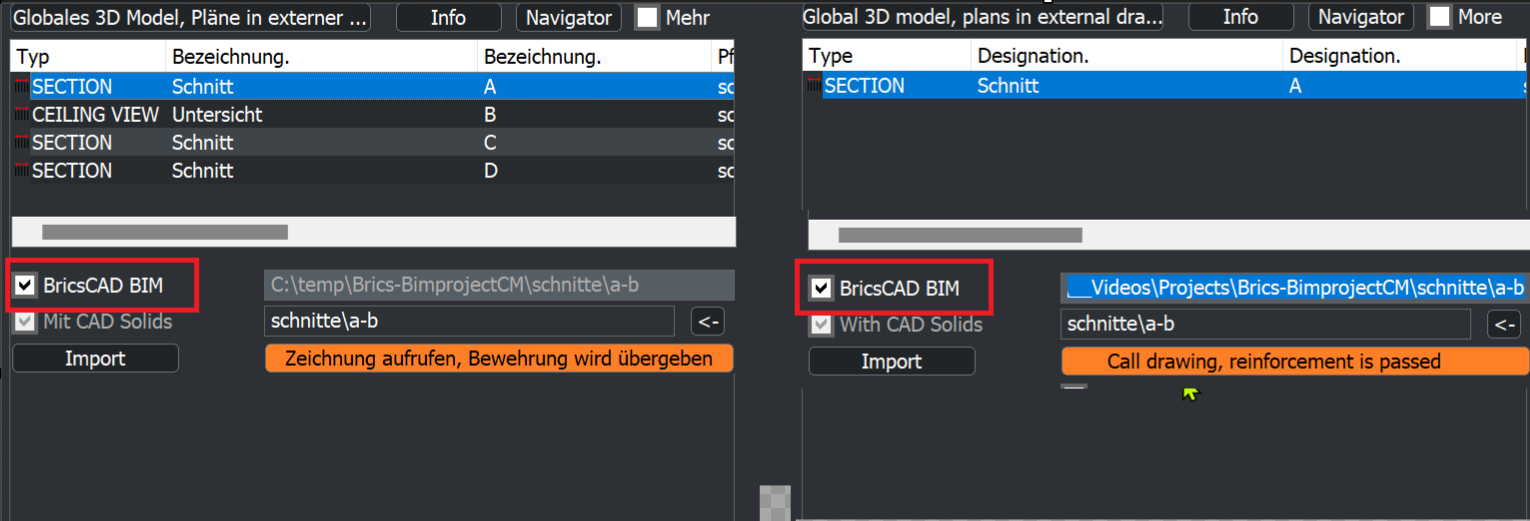

BricsCAD BIM

Dieser Schalter wird nur angezeigt wenn eine Lizenz für BricsCAD BIM vorhanden ist.

Ist BricsCAD BIM eingeschaltet und der gewählte Schnitt  mit dem Button „Zeichnung aufrufen, Bewehrung wird übergeben“ gedrückt, so werden die BricsCAD Befehle BIMSCHNITTAKT“ und „BIMSCHNITTÖFFNEN“ zusammengefasst ausgeführt. Dazu wird automatisch im Hintergrund ein BricsCAD BIM Schnitt oder Drauf-Untersicht Objekt erstellt, die Berechnung der Bauteile in die externe Zeichnung durchgeführt und die Bewehrung übergeben.

Lesen Sie bitte hierzu unbedingt den entsprechenden Abschnitt im Handbuch. Zum Handhabung mit BricsCAD BIM ®.“3D Modell Bewehrung“ hier klicken
