Lektion e5 – Anzeige des Durchmesserzeichens im Positionstext
In diesem Kurs wird gezeigt, welche Einstellungen erforderlich sind, wenn das Durchmesserzeichen nicht richtig dargestellt wird.
In manchen Arbeitumgebungen wird das Durchmesserzeichen in den Positionstexten nicht richtig dargestellt.
In nicht deutschsprachigen Umgebungen muss das gesondert behandelt werden.
In BricsCAD® und AutoCAD® werden die Texte jetzt als Typ MTEXT eingefügt.
Gibt man als Durchmesserzeichen nicht den ASCII Code 237 oder 248 , sondern 0 an, so wird das Sonderzeichen %%c geschrieben , welches als Durchmesserzeichen unabhängig der Ländercodes des Textfonts gilt.
Dies gilt auch für MicroStation® ab Version V8i bei Verwendung von TrueType Fonts.
Die Vorgänge werden mit Text und Bildern und einem Video erläutert.
Einstellen des Durchmesserzeichens für die Positionstexte
Die Standardeinstellung stellt das Durchmesserzeichen durch das Zeichen mit dem ASCII Code 248 dar.
In den meisten Windows Umgebungen ist die Einstellung des Zeichens mit dem ASCII Code 237 richtig.
Eine falsche Darstellung kann unter Anderem von der verwendeten Schriftart abhängig sein (TTF, SHX, Font-RSC) oder von Ländercode.
Beispiele für falsche Darstellungen des Durchmesserzeichens:
So sollte die Darstellung des Durchmesserzeichens aussehen:
In nicht deutschsprachigen Umgebungen muss ein universelles Zeichen verwendet werden, das kann in den artifex Einstellungen erreicht werden, indem die Einstellung mit der Ziffer 0 gewählt wird.
Text mit UniCode Durchmesserzeichen:
Sind andere Werte gewünscht, können diese in der Voreinstellungsdatei oder speziell für die aktuell bearbeite Zeihnung verändert werden:
Einstellung aus einer Voreinstellungsdatei lesen.
1. artifex-Einstellungen starten (keine Admin – Rechte erforderlich).
Einstellungen starten
2. Anwahl des Schaltfeldes “.v00 Voreinstellungen”.
3. Anwahl des Moduls “Stabstahlbewehrung” aus der Liste.
Auswahl der Voreinstellungen
4. Auswahl der zu ändernden Voreinstellungsdatei.
Bitte beachten: Wird die Datei STAB_BEW.V00 gewählt, wird die Einstellung in allen künftigen neuen Zeichnungen verwendet, da diese Datei vorgabemäßig in neuen Zeichnungen eingelesen wird.
Die Einstellung der Spaltenabstände kann auch nachträglich per Zeichnung verändert werden (siehe unten).
“Speichern unter V” = Speichert die gewählte Datei mit einer anderen Endung ab (der Dateiname muss immer STAB_BEW.V<xx> heissen, die Dateiendung <xx> kann von 00 bis 99 benannt werden).
“Speichern” = Speichert die Änderungen an der aktuell bearbeiteten Voreinstellungsdatei.
Einstellung für das Durchmesserzeichen in der Voreinstellungsdatei

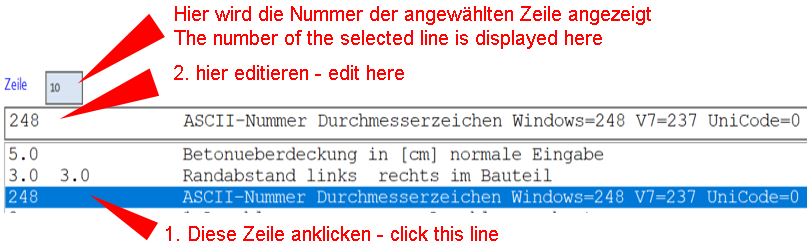

5. In Zeile 10 – wird eingestellt, welches Zeichen für das Durchmesserzeichen verwendet werden soll. Der bestehende Wert wird durch den gewünschten Wert ersetzt.
DGN-V7 und V8 Font.rsc = 237; WINDOWS = 248; UniCode = 0
Die Einstellungen werden gespeichert und der Editor geschlossen.
6. Einlesen der geänderten Einstellungen unter “Stabstahl> Dateien> Voreinstellung lesen”. Die neuen Einstellungen werden sofort auf alle bestehenden Stabstahlpositionen angewendet.
Einstellung für das Durchmesserzeichen nur für die aktuelle Zeichnung ändern.

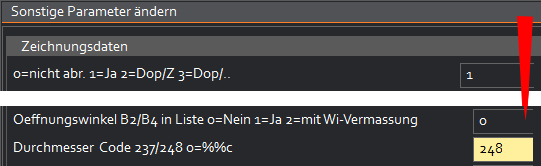

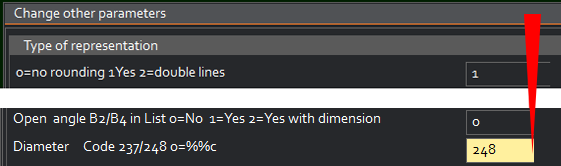

1. in der aktuellen Zeichnung wird der Befehl “Ändern> sonstige Parameter ändern” verwendet.
Befehlsauswahl aus dem artifex-Menü
2. In der Einstellungszeile wird der Wert für die Einstellung auf den gewünschten Wert geändert.
3. Schaltfeld “Übernehmen” = die neuen Einstellungen werden übernommen und auf alle im Plan befindlichen Darstellungen übertragen.
4. Schaltfeld “Abbruch” = die Änderungen werden verworfen und die Maske für die Einstellungen wird geschlossen.
