Lektion 18 – Handhabung der Bewehrungsstabdarstellung Index 9
Diese Lektion zeigt, wie bei der Einstellung 9 für die Stabdarstellung (Ein einzelner Bewehrungsstab an beliebiger Stelle des Verlegebereichs) dieser Stab plaziert werden kann.
Kennnisse aus den vorangegangenen Kursen werden vorausgesetzt.
Der Vorgang wird mit Text und Bildern und einem Video erläutert.
Übungsvorbereitung für die Lektion

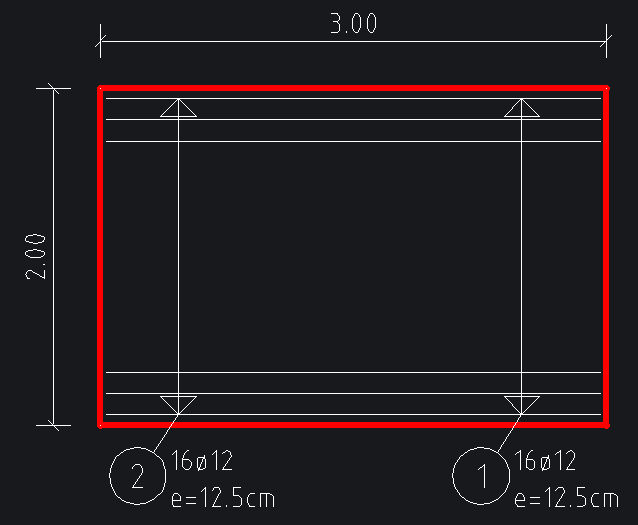

Um die in der Lektion gezeigten Schritte durchzuführen ist eine Zeichnung mit Schalkanten und Bewehrungseingaben hilfreich.
Aufgabenstellung
In manchen Regionen ist es üblich, flächige Bewehrung so darzustellen, daß nur ein Stab in der Mitte des Verlegebereichs gezeigt wird. Sind aufgrund der Geometrie des Bauteils Übergreifungsstöße nötig, wären diese Stöße nicht sichtbar, da die Linie direkt aufeinanderliegen. Daraus (und aus anderen Gründen) entstand der Wunsch den gezeigten Stab ausserhalb des Abstandsrasters an beliebiger Stelle zeigen zu können. Dieser Kurs zeigt den Umgang mit dieser Funktion.
Einen Bewehrungsstab an beliebiger Stelle des Verlegebereichs platzieren
Die Darstellungsart mit dem Index 9 für die Bewehrungsstäbe in flächiger Verlegung zeigt einen einzelnen Stab, der an beliebiger Stelle des Verlegebereichs plaziert werden kann.

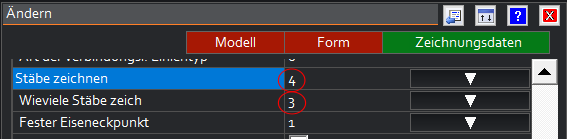

Mit dem Befehl “Ändern> Zeichnungsdaten” werden zunächst alle betreffenden Positionen ausgewählt. In der Zeile “Stäbe zeichnen” wird der Index für die aktuelle “Art der Darstellung” angezeigt. In der Zeile darunter “Wieviele Stäbe zeichnen” wird für einige Indizes der Wert gesetzt, vieviele oder der vievielte Stab dargestellt werden sollen.

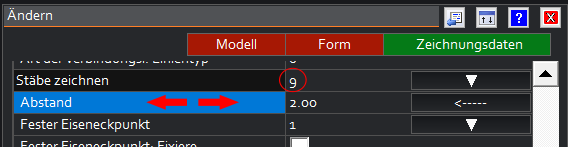

Jetzt wird der Index für die “Art der Darstellung” auf 9 gesetzt (manuelle Eingabe oder Auswahl über das Auswahlfeld). Der Inhalt der Zeile darunter ändert sich auf “Abstand” und im Eingabefeld wird der aktuelle Abstand des Bewehrungsstabes vom Anfang des Verlegebereichs aus angezeigt.

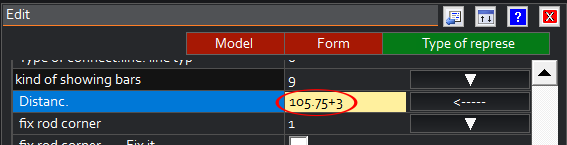

Über eine manuelle Eingabe kann im Eingabefeld der Zeile “Abstand” ein neuer Wert eingegeben werden oder durch Klick auf das Feld mit dem Pfeil über eine Punkteingabe in der Zeichnung gezeigt werden.

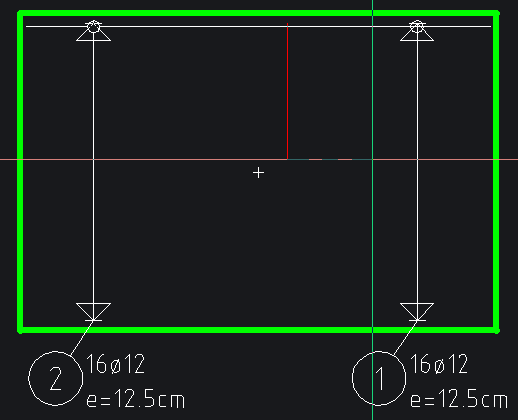

Der Wert für den Abstand wird für alle angewählten Bewehrungen übernommen. Im nächsten Schritt können einzelne Bewehrungspositionen angewählt werden um deren Abstandswert zu verändern.
